Nội dung bài báo trình bày kết quả nghiên cứu, lựa chọn nguyên lý, kết cấu của cầu nâng-lật xe chở sắn củ với tải trọng nâng 30-60tấn. Kết quả đã đưa ra được (tìm ra được) sơ đồ nguyên lý kết cấu cho hệ thống, đã thiết lập được sơ đồ tính toán cho hệ thống và xây dựng/thiết lập được sơ đồ mạch truyền động và điều khiển thủy lực phù hợp để điều khiển hệ thống cầu nâng đảm bảo an toàn khi nâng, trút đổ sắn nguyên liệu không lật dọc đối với hệ thống cầu nâng.

Cây sắn hiện nay vẫn được trồng rộng rãi trên 100 quốc gia trên toàn thế giới với nhiều quy mô canh tác khác nhau, tập trung chủ yếu ở các nước có khí hậu nhiệt đới và cận nhiệt đới như châu Phi, châu Á, Nam Mỹ và một số nước khác. Tổ chức nông lương liên hợp quốc (FAO) đã xếp cây sắn là một trong những cây lương thực có vị trị quan trọng trong cơ cấu nền kinh tế ở các nước đang phát triển (trong đó có Việt Nam) sau lúa, gạo, ngô. Ngoài việc cung cấp lương thực cho con người và gia súc, sản phẩm từ sắn còn làm nguyên liệu chính cho một số ngành công nghiệp nhẹ như chế biến, dược phẩm, hóa chất…[1,2].

Hiện tại Việt Nam tỷ lệ dân số làm nông nghiệp vẫn chiếm khá lớn, trong những năm gần đây theo chủ trương của Chính phủ và Bộ nông nghiệp và phát triển nông thôn đẩy mạnh tái cơ cấu ngành nông nghiệp nhằm tạo ra các mặt hàng nông nghiệp chuyên canh có sức cạnh tranh trên thị trường và hướng tới sản xuất, chế biến các sản phẩm nông nghiệp theo quy mô công nghiệp, có như vậy mới đủ khả năng để cạnh tranh với các mặt hàng cùng loại của một số nước trong khu vực như Thái lan, Indonesia, Malaysia,... trong đó phải kể đến cây sắn và các sản phẩm chế biến từ sắn.

Sắn cùng với lúa và ngô là ba cây trồng được ưu tiên nghiên cứu phát triển trong tầm nhìn chiến lược đến năm 2020 của Bộ NN-PTNT. Các vùng trồng sắn chính của Việt Nam được tập trung chủ yếu là Bắc Trung bộ, duyên hải miền Trung, Tây Nguyên, Đông Nam bộ và Trung du miền núi phía Bắc. Tổng diện tích sắn của 5 vùng sinh thái này chiếm khoảng 97% diện tích sắn cả nước. Sắn ở Việt Nam phần lớn được chế biến thành tinh bột, riêng về tinh bột xuất khẩu, theo thống kê của Hải quan cho thấy, xuất khẩu tinh bột sắn của Việt Nam những năm gần đây ngày một tăng trưởng khá ấn tượng so với các năm trước đây, ngành tinh bột sắn thu về khoảng gần 1000 triệu đô la Mỹ từ xuất khẩu, tăng so với giá trị xuất khẩu của một số mặt hàng nông sản khác [2].

Hiện tại ở Việt Nam đã có nhiều nhà máy chế biến tinh bột sắn quy mô công nghiệp, chưa kể các cơ sở tư nhân chế biến nhỏ lẻ. Nhưng hầu hết các nhà máy chế biến tinh bột sắn quy mô công nghiệp (năng suất từ 400-500 tấn củ/ngày) khi nhập nguyên liệu bằng các ô tô tải loại thông thường không có “ben nâng” với tải trọng thường từ 20-40 tấn vẫn phải tháo dỡ củ sắn tươi xuống sân nhà máy chế biến bằng thủ công là sử dụng sức người để tháo dỡ, cào từ xe xuống sân (hình 1), như vậy tốn rất nhiều công sức. Tính trên phương diện kinh tế thì rất kém hiệu quả. Hơn nữa thời gian xuống liệu chậm như vậy còn ảnh hưởng đến diện tích sân bãi vận hành, chất lượng bột cũng giảm sút. Xuất phát từ sự cần thiết trong sản xuất nêu trên, nội dung bài báo đề cập về kết quả đã giải quyết vấn đề tồn tại này với việc đưa ra và xây dựng được hệ thống cầu nâng-lật xe chở sắn củ có điều khiển, truyền động thủy lực phục vụ cho nhà máy chế biến sắn quy mô 450-500 tấn củ/ngày đáp ứng được cho sản xuất. Kết quả nghiên cứu sẽ góp phần nâng cao giá trị sản xuất kinh doanh cho doanh nghiệp.

Lựa chọn, phân tích tính chất hoạt động và ưu nhược điểm của cầu nâng trong thực tiễn sản xuất đối với một số lĩnh vực trong công nghiệp, nông nghiệp, xây dựng, để từ đó dựa trên cơ sở lý thuyết về truyền động thủy lực, thiết kế phương án mạch điều khiển và truyền động thủy lực sử dụng cho cầu nâng-lật xe chở sắn củ phục vụ cho nhà máy chế biến sắn quy mô công nghiệp, năng suất 400-500 tấn củ tươi/ngày để đáp ứng được nhu cầu sản xuất.

Qua quá trình nghiên cứu về nguyên lý kết cấu đối với hệ thống nâng tải trọng theo phương thẳng đứng trong công nghiệp được mô tả tóm lược như hình 2 dưới đây.

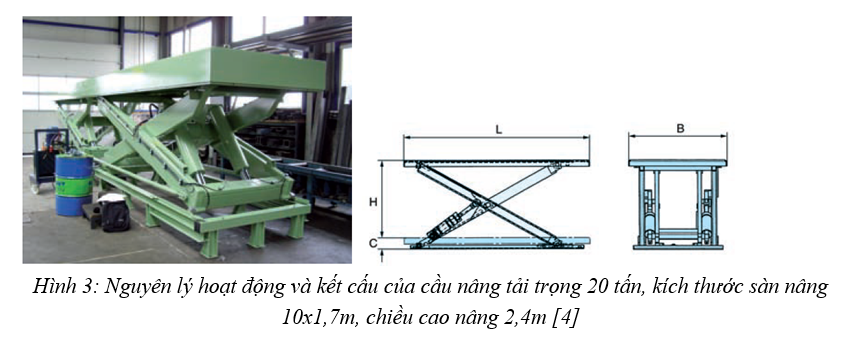

Tương tự, trên hình 3 cũng là thiết bị cầu nâng tải trọng theo phương thẳng đứng. Với thiết bị cầu nâng có sử dụng điều khiển và truyền động thủy lực để nâng tải trọng theo phương thẳng đứng với nguyên lý, kết cấu như hình 3 phạm vi ứng dụng có thể phù hợp trong một số lĩnh vực khác nhau như: lĩnh vực kỹ thuật, xây dựng nhà máy/nhà xưởng; lĩnh vực xây dựng công nghiệp; lĩnh vực thương mại; lĩnh vực nội thất và vận chuyển/kho tàng, …

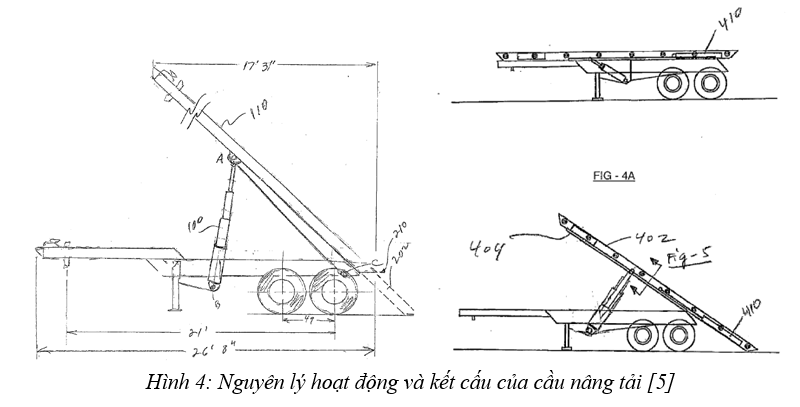

Với nguyên lý kết cấu và hoạt động của cầu nâng, lật tải trọng như trên hình 4 cho ta thấy phạm vi ứng dụng của thiết bị này rất phong phú, hữu ích, vừa có thể sử dụng để kéo tải trọng “container” vừa có thể lật tháo hàng theo nguyên lý tháo dỡ cả kiện (container) khi tải trọng lớn, như vậy rất hiệu quả về kinh tế.

Trên các hình 5 đến hình 7 trình bày một số sơ đồ mạch thủy lực điển hình ứng dụng trong lĩnh vực nâng và di chuyển tải trọng.

Qua sơ đồ các mạch thủy lực đã trình bày như trên hình 5 đến hình 7 cho thấy các phần tử thủy lực như xi lanh, bơm, van lưu lượng, van điều áp, đặc biệt là động cơ thủy lực,… có vai trò hết sức quan trọng không những về kỹ thuật trong tổng thể tạo nên một mạch truyền động và điều khiển thủy lực mà còn ảnh hưởng đến hiệu quả hoạt động của chúng cũng như ảnh hưởng tới giá thành của hệ thống [8]. Để có cơ sở lựa chọn hợp lý về kinh tế, giá thành các phần tử cấu thành mạch truyền động và điều khiển thủy lực như nêu trên cho hợp lý về kinh tế nhưng vẫn đảm bảo về kỹ thuật, việc tính toán để xác định các thông số cơ bản đối với với mạch thủy lực nói chung và các phần tử thủy lực nói riêng là cần thiết [8]. Dưới đây mục 3.2 trình bày tóm lược về kết quả lựa chọn sơ đồ nguyên lý, kết cấu và thiết kế mạch thủy lực ứng dụng cho cầu nâng, lật xe chở sắn.

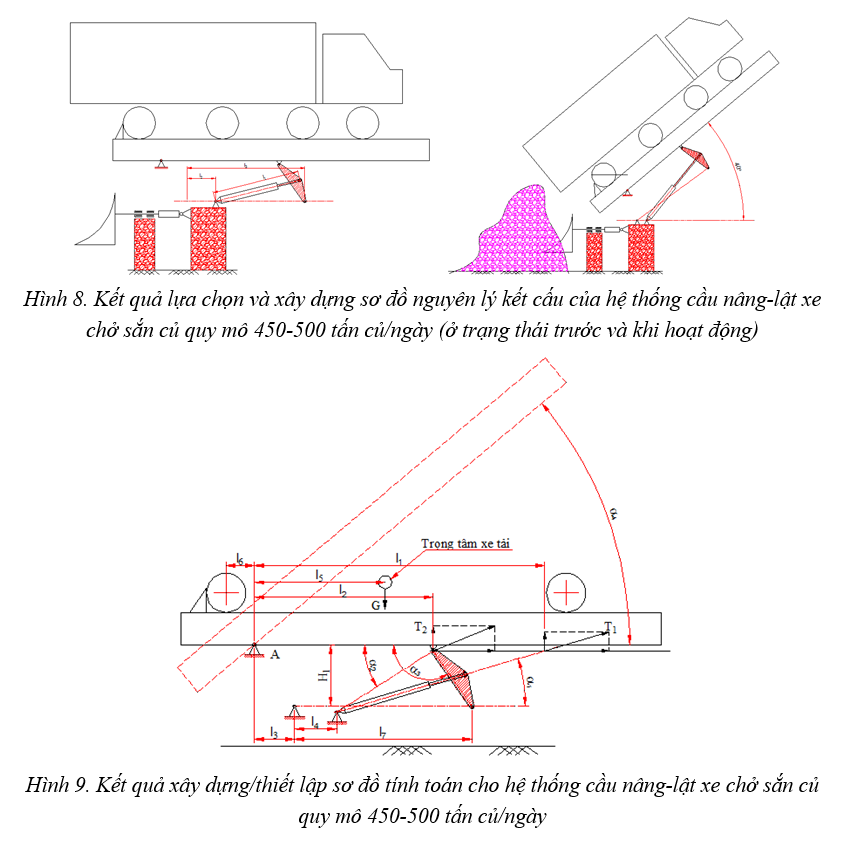

Qua nghiên cứu tìm hiểu, khảo sát thực tiễn, kết hợp với việc vận dụng/áp dụng các sơ đồ nguyên lý kết cấu như trên các hình từ hình 2 đến hình 7 trình bày trên đây, Tác giả đã xây dựng, thiết kế, đưa ra được sơ đồ nguyên lý, kết cấu hệ thống thiết bị nâng, lật xe truyền động và điều khiển thủy lực đồng bộ đáp ứng được yêu cầu đòi hỏi của các doanh nghiệp chế biến sắn quy mô công nghiệp về việc tháo, dỡ sắn củ sắn khi tập kết vào sân chuẩn bị phục vụ cho sản xuất (hình 8 - hình 10).

- Trên cơ sở nghiên cứu lý thuyết kết quả đã làm chủ công nghệ, đưa ra mẫu thiết bị hệ thống cầu nâng-lật xe chở sắn củ có điều khiển, truyền động thủy lực ứng dụng trong nhà máy chế biến sắn quy mô công nghiệp năng suất 450-500 tấn củ/ngày.

- Lựa chọn, đưa ra được: i- nguyên lý làm việc, kết cấu của hệ thống cầu nâng, lật xe chở sắn; ii- thiết lập/xây dựng được mạch điều khiển và truyền động thủy lực; iii- bước đầu tính toán sơ bộ/xác định được về khả năng chịu tải trọng của hệ thống khung dầm của thiết bị, tốc độ nâng, chiều cao nâng, góc nghiêng làm việc an toàn, các thông số kĩ thuật chính của hệ thống truyền động và điều khiển thủy lực.

[1]. http://www.fao.org/faostat/en/?#data/QC

[2].http://cafef.vn/hon-80-luong-san-va-san-pham-san-xuat-khau-sang-trung-quoc-2018062218065086.chn

[3]. Spackman, H. (1994). Mathematical Analysis of Actuator Forces in a Scissor Lift. Naval Command, Control and Ocean Surveillance Center, San Diego, CA 92152-5001, USA.

[4]. Columbus Mckinnon (2018). Hydraulic Lifting Tables-Standard and High Class Solutions. www.cmco.eu/pfaff-silberblau.

[5]. Nitereka, C.; Ostrowski, R; Pawl, J. (2008). Compact roll-off trailer configurations for container-hauling applications. US 2008/0056868 A1.

[6]. Bùi Hải Triều, Nguyễn Đình Tùng (2018). Truyền động và điều khiển thủy lực ứng dụng. Nhà xuất bản khoa học kỹ thuật.

[7]. Hatami, H. (2013). Hydraulic Formulary. Rexroth Bosch Group.

[8]. Nguyễn Đình Tùng, Bùi Hải Triều (2005). Điều chỉnh tần số quay đĩa dao trên máy thu hoạch mía truyền động thủy lực. Tạp chí Nông nghiệp – Nông thôn, Tập 2, số 3, trang 28-30.

[9]. Holger Watter (2008). Hydraulik und Pneumatik, Grundlagen und Uebungen- Anwendungen und Simulation. 2 Auflage. Vieweg & Teubner Verlag (Studium Buch).
